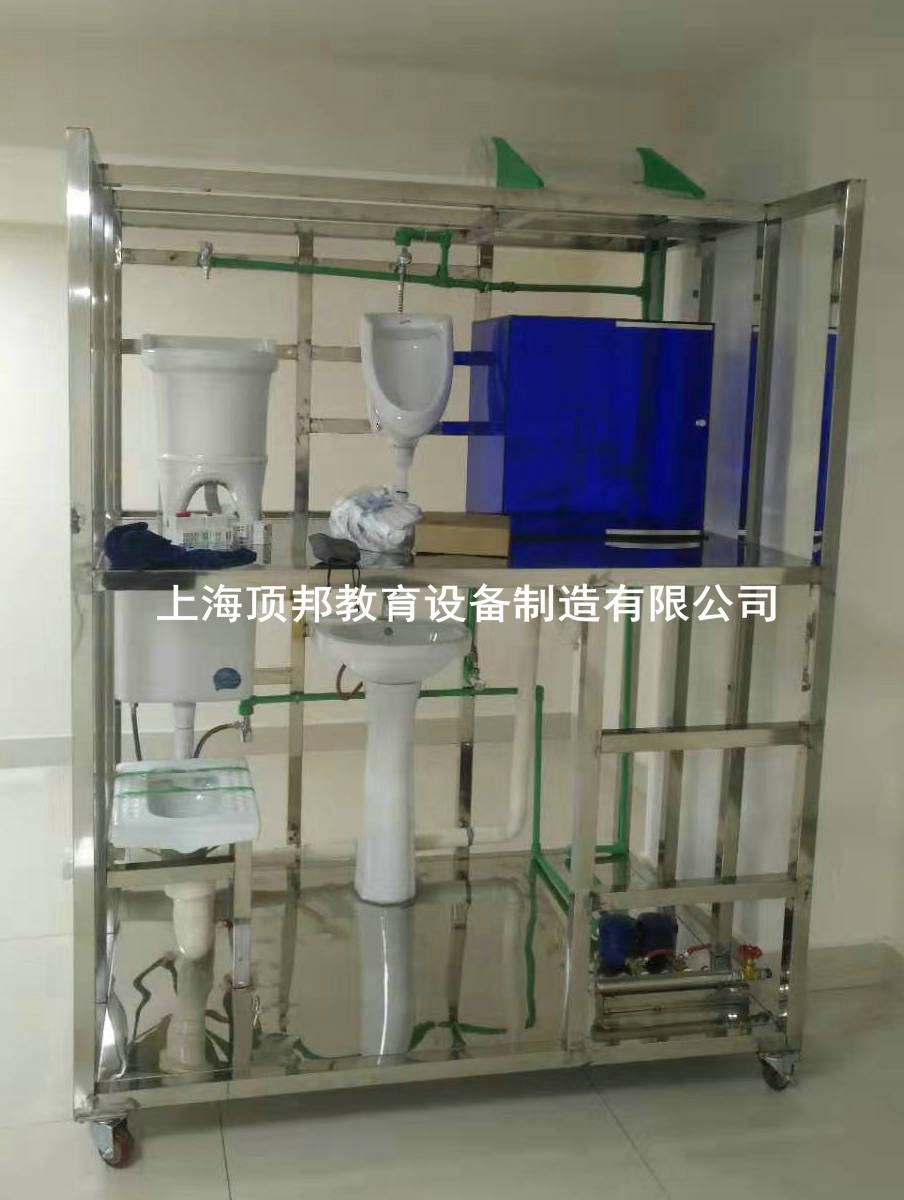

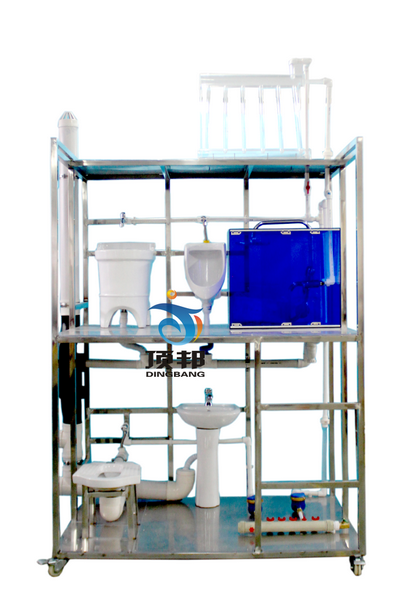

DBLY-71 生活供水管路安装实训装置

一、概述：
本装置所提供的所有设备能让学生熟悉给排水系统设备的外观结构、组成和原理，适用于本科、高职、中职、职高、职业培训等各种不同类型和要求的学生或学员进行智能楼宇及物业管理中给排水系统的设计、设备安装、线路联接、操作调试和故障排除等一条龙的技能实训操练及相应的成绩考核，学生能在尽可能真实环境下进行实战操练。教师也能方便地进行教学演示和实训演示。
二、配置特点：
  办公楼给水方式为普通给排水，给水入管入框架后立管道至二层，在二层经水表后布水给拖布池、采用按钮自闭式冲水阀的挂式小便器和小便槽，排水接至本层排水横管后再入立管。
  住宅楼给水方式为一户一表式，给水入管设水表井，上面设分水器，各分户管设置阀门和水表（按6户计），一层立管6根，至二层立管5根，二层布水管以上为四根，一层由左至右卫生器具分别为：附带存水弯自闭式冲水的蹲便器、存水弯的立式面盆、整体浴室（用透明板，附带淋浴头、地漏，有接至屋顶的透明太阳能管，并装有太阳能模型），按实际工程连接入排水横管后连入办公楼排水立管，再汇合集中排出。
三、给排水安装实训台实训功能：
1、整体式全真洁具和管路，透明地板，能看清楚隐蔽管路的全部结构和走向。
2、设置带苏维托排水系统和排水主立管演示，能了解苏维托排水系统的组成、结构和原理。
3、关键部位采用透明管路，能看清管路中水流的走向。
4、展示了给排水系统中引入管、排出管、立管、横管、清扫口、检查口、水封的外观、结构、原理、安装部位和安装形式。
5、所有洁具和给排水设备都能全真演示。
四、给排水安装实训台技术参数：
输入电源：无需电源
功率： 无功率
外形尺寸：1500X1000X2400mm；
框架材料：304不锈钢；
进水要求：0.05mpa~0.75mpa；
安全保护：具有漏电自动保护装置和接地保护。
五、给排水安装实训台实训项目:
实训一：办公楼给水方式演示及实训；
实训二：住宅楼给水方式演示及实训；
实训三：横管和立管的结构和功能的认识实训；
实训四：器具通气管和环形通气管的结构和功能的认识实训；
实训五：拖布池、立式小便器、挂式小便器和小便槽的给排水原理和功能的认识实训；
实训六：自闭阀式冲水蹲便器、立式面盆、整体浴室的给排水原理和功能的认识实训.管，并装有太阳能模型），按实际工程连接入排水横管后连入办公楼排水立管，再汇合集中排出。
