DBHD-C 液体动压滑动轴承实验台

一、主要技术参数：
1、实验轴瓦 内径d=60mm 长度 L=110mm
2、加载范围 0-1000N（100㎏）
3、摩擦力传感器量程 50N（5㎏）
4、压力传感器量程 0-0.6Mpa
5、加载传感器量程 2000N（200㎏）
6、主轴调速范围 2-400rpm、测速精度：±1转/分。
7、直流电机功率 500W
8、外形尺寸 650×450×460mm
9、重 量 52㎏
二、基本配置：
1、调速电动机1个；
2、管路压力传感器8个，载荷传感器1个，测力传感器1个，光电位移传感器1套。
3、弹性加载装置、测试数据装置一套，测试软件一套，
多媒体软件光盘一个，随机工具一套，使用说明书及指导书1套。
三、实验内容：
1、观察滑动轴承的结构，测量其径向油膜压力分布和轴向油膜压力分布；
2、测定其摩擦特征曲线，特别低转速能进行演示，能观察并计算油膜厚度。
四、性能特点：
1、可进行全自动检测；
2、对性能参数变化曲线进行自动绘制；
3、有压力油膜分布曲线的虚拟仿真；
4、摩擦状态的观察；
5、径、轴向油膜压力分布和摩擦特征曲线的实测；
6、采用弹性加载系统，能有效减小主轴轴颈的变形；
7、采用轴承钢承载环，有效地阻止了轴瓦变形并提高了检测数据的真实性；
8、采用平衡套的平衡系统，保证了轴瓦的平衡，调整方便快捷，提高了检测精度。
五、检测控制系统及教学分析软件内容和特点：
1、检测控制系统以AVR系列单片机组为核心，配有放大、滤波、抗干扰电路实现数据采集、放大、初步处理和数据通讯，以及电机控制等功能，该系统利用串口实现数据采集箱和电脑之间的信息通讯；
2、该实验台教学分析软件以AVR为开发平台，包括实验内容介绍、实验录像、参数可视化分析、实验结果分析等内容；
3、可以实时显示运动参数的实时变化曲线；
4、实验结果可以以文本形式保存，并可在网络上发送，便于网络化实验，使教师可在网上批改作业；

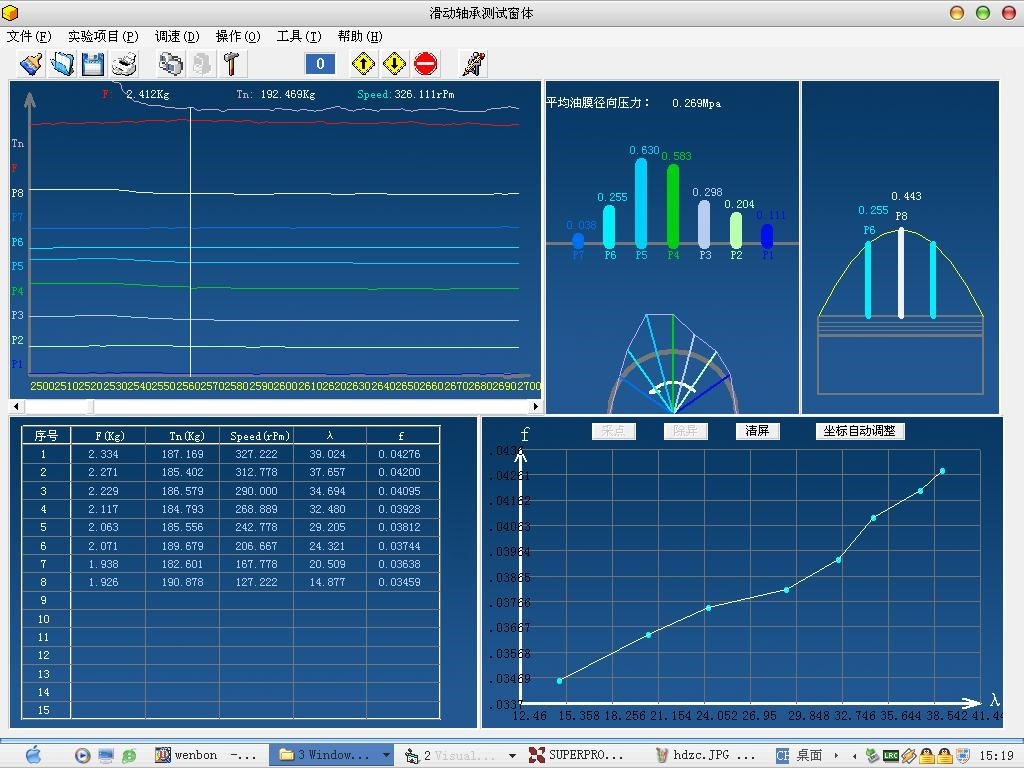

(软件页面)

六、造型及表面处理：
1、大气美观、实物感强、加工精细
2、金属外露件镀铬、其他表面防锈处理加喷塑
3、塑表面平整、光滑清、清洁无划痕和脱落斑点。
